相關參數
|
型 號 |
BK & BKA 系列 |
|
材 質 |
青銅,黃銅,不銹鋼等 |
詳細介紹
美國REGO BK & BKA 系列長閥桿型低溫截止閥
應用場合
BK和BKA系列截止閥，是專門設計對用于低溫液體的大型儲罐、運輸和管道進行控制。該系列截止閥能夠?qū)崿F(xiàn)完全的關閉，此外還有長壽命，低維護費用的優點。該系列截止閥有各種進出口連接尺寸及多種閥桿長度以供選擇。BK系列閥門與Sch 5不銹鋼管的連接方式為銅焊接。
結構特點
·采用CTFE （三氟氯乙烯）材料制造的閥座以及旋轉式的設 計，使閥門能完全的關閉，并且有很長的壽命；
·獨特的彈簧設計延長了使用壽命；
·一件式閥座易于更換；
·所有閥都經過壓力測試；
·所有閥都經清洗，并達到美國壓縮氣體協會G-4.1.要求, 可用于液氧設備；
·最大工作壓力為-195°C～73°C（-320 F～+165 F）
材質
閥體.................................................青銅
閥蓋.................................................黃銅
閥座密封........................................三氧氯乙烯
閥座導圈..............................................黃銅
閥桿及蓋延伸管......................................不銹鋼
彈簧,墊片...........................................不銹鋼
連接環和壓力密封環..............................聚四氟乙烯
上閥蓋,密封接頭.......................................黃銅
手柄........................................小于1"的使用鋁,
大于1"的使用鍛鐵
閥桿的設計
螺栓連接的閥桿1/2",3/4",1"供1"BKA8408S和1-1/2"
BKA8412S90度截止閥選擇。
活接閥桿的設計用于BK9410,BK9412和BK9416。

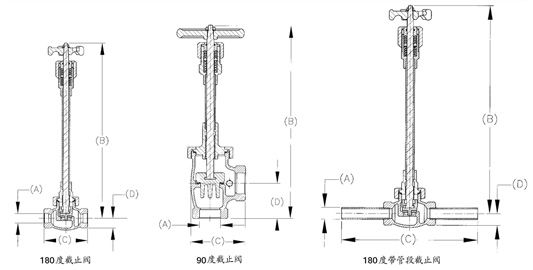

訂貨資料及尺寸
|
零件代號 |
閥體型式 |
進口/出口連接尺寸A |
開啟時高度B（接近值） |
長 度C |
D |
Cv系數 |
|
BK8404S |
Straight
180度截止閥
|
.631"_.634" |
9-5/32" |
3-11/16" |
1" |
4.7 |
|
BK8404T |
1/2"F.NPT |
|
BK8404ST |
.631"_.634"*1/2"F.NPT |
|
BK9404S |
.631"_.634" |
14-1/2" |
3-11/16" |
1" |
4.7 |
|
BK9404T |
1/2"F.NPT |
|
BK9404AA |
1/2"Sch5 Pipe |
9-11/16" |
|
BK9404PT-F30 |
1/2"Sch5 Pipe*1/2"F.NPT |
6-11/16" |
|
BK9404ST |
.631"_.634"*1/2"F.NPT |
3-11/16" |
|
BK8406S |
.881"_.884" |
9-5/32" |
3-11/16" |
1" |
6.7 |
|
BK8406T |
3/4"F.NPT |
|
BK9406S |
.881"_.884" |
14-1/2" |
3-11/16" |
1" |
6.7 |
|
BK9406T |
3/4"F.NPT |
|
BK8408S |
1.131"_1.134" |
9-1/8" |
4-5/16" |
1-1/8" |
11.2 |
|
BK8408T |
1"F.NPT |
|
BK9408S |
1.131"_1.134" |
14-1/2" |
4-5/16" |
1-1/8" |
|
BK9408T |
1"F.NPT |
|
BK9408AA |
1"Sch5 Pipe |
10-5/16" |
1-1/6" |
|
BK9408PT-F30 |
1"Sch5 Pipe*1"F.NPT |
7-5/16" |
1-1/8" |
|
BK9410S° |
1.378"_1.380" |
16-7/16" |
5-3/16" |
1-1/2" |
17.5 |
|
BK9412S° |
1.631"_1.634" |
16-9/16" |
25.1 |
|
BK9412T° |
1-1/2"F.NPT |
|
BK9412AA |
1-1/2"Sch5 Pipe |
11-3/16" |
|
BK9412PT-F30 |
1-1/2"Sch5 Pipe*1-1/2"F.NPT |
8-3/16" |
|
BK9416S° |
2.131"_2.134" |
16" |
6" |
1-5/8" |
41 |
|
BK9416T° |
2"F.NPT |
|
BK9416PT-F30 |
2"Sch5 Pipe*2"F.NPT |
9" |
|
BKA8408S |
Angle
90度截止閥 |
1.131"_1.134"*1.631"-1.634" |
11-1/4" |
3-1/4" |
1-3/4" |
14.5 |
|
BK9408S |
14-5/8" |
|
BK8412S |
1631"_13.634" |
13" |
4-1/4" |
30.0 | |
